83 Einzelgaragen elektrifiziert: So gelingt die Ladeinfrastruktur im Bestand
Erfahren Sie, wie Bachtel Elektro 83 Einzelgaragen in Rüti mit einer zukunftsfähigen Ladeinfrastruktur erschlossen hat. Von der Umnutzung einer Rampenheizungs-Verteilung bis hin zum smarten Lastmanagement – ein Praxisbeispiel für die Königsdisziplin der E-Mobilität im Bestand.
Die Königsdisziplin: Ladeinfrastruktur für 83 Einzelgaragen

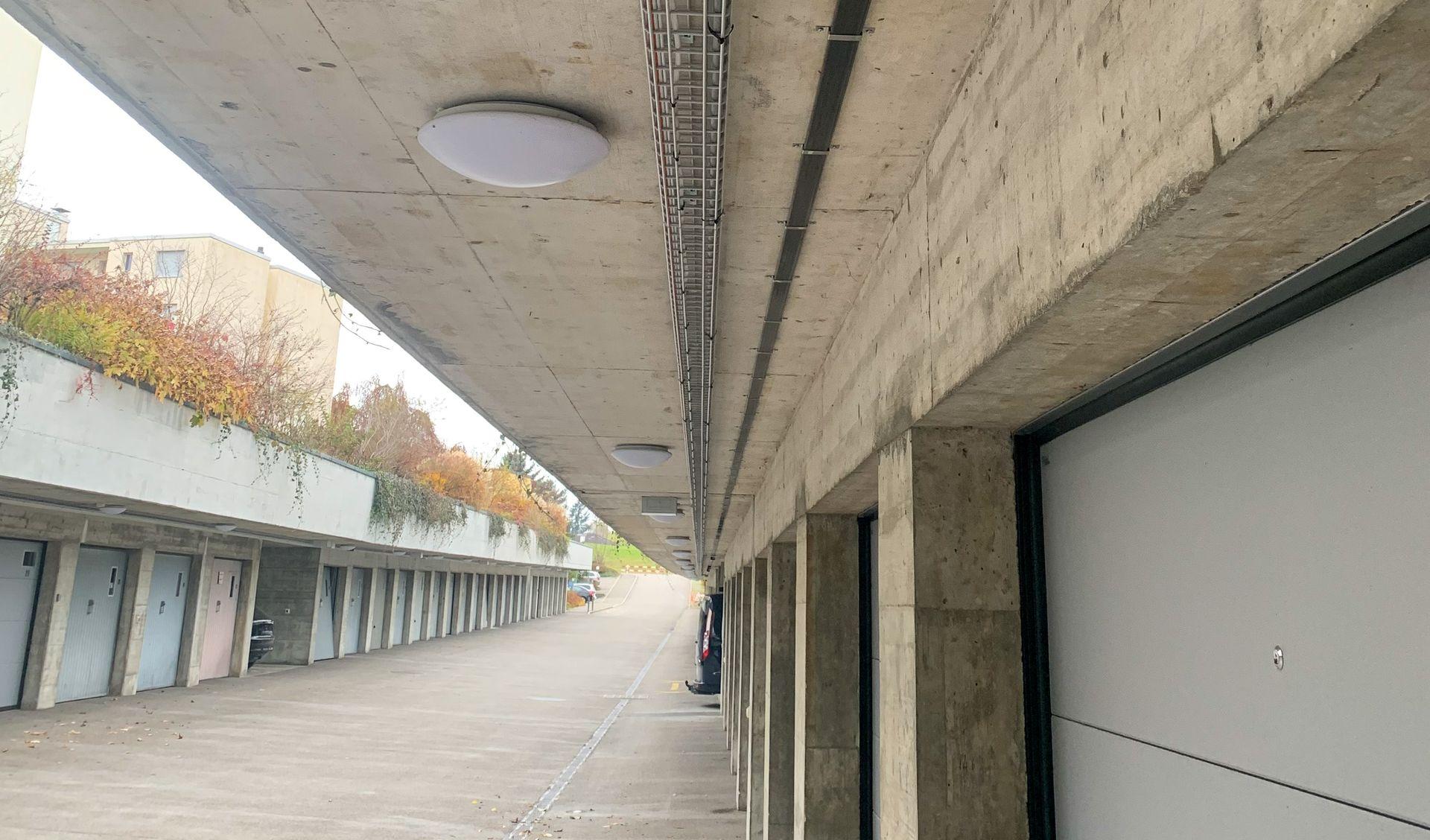

Einzelgaragen in bestehenden Überbauungen gelten als eine der grössten Herausforderungen bei der Planung von Ladeinfrastrukturen. Während Einstellhallen oft zentral erschlossen werden können, erfordern dezentrale Einzelgaragen kreative Lösungen bei der Stromversorgung und Kommunikation. In Rüti im Zürcher Oberland hat die Bachtel Elektro GmbH genau diese Herausforderung gemeistert.
Von der Rampenheizung zur Ladestation
Ein entscheidender Vorteil bei diesem Projekt war die vorhandene Infrastruktur: Eine ausrangierte Rampenheizung verfügte bereits über eine 125A Unterverteilung. Diese wurde für die E-Mobilität umgenutzt und bietet das Potenzial, später auf 400A erweitert zu werden. Die 83 Parkplätze wurden strategisch auf vier Stränge aufgeteilt.
Technische Details der Umsetzung
- Leitungswege: Die am weitesten entfernte Ladestation liegt ca. 160 Meter von der Hauptverteilung entfernt. Um den Spannungsfall zu minimieren, wurde hier ein 25mm² Zuleitungskabel eingesetzt.
- Lastmanagement: Umgesetzt mit dem Easee Equalizer in Kombination mit einem CVM-E3-Mini Messgerät.
- Konnektivität: 11 Access Points sorgen für eine flächendeckende Funkabdeckung, geplant mit dem UniFi Planning Center. Dabei wurden die Materialeinflüsse der Garagentore (Holz und Metall) speziell berücksichtigt.
Effizienz durch Vorbereitung
Für den Elektroinstallateur zählt jede Minute. Dank der Easee-Lösung konnte Bachtel Elektro die Konfiguration und Einbindung in das Backend (eCarUp) bereits im Büro vorbereiten. «Bei einem Projekt mit so vielen Stationen fällt bereits ein Mehraufwand von 10 oder 15 Minuten pro Station stark ins Gewicht», erklärt Marco Peter, Bereichsleiter Energie bei Bachtel Elektro.
Besuchen Sie uns an der ineltec und erfahren Sie mehr darüber, wie wir Sie bei komplexen Projekten wie diesem unterstützen können – von der Planung bis zur Inbetriebnahme.
